RESIDEO FLÜSSIGKEITSKOPF T3019W0 6-28°C T3019-THERA-6 KÜHLERVENTIL

Beschreibung

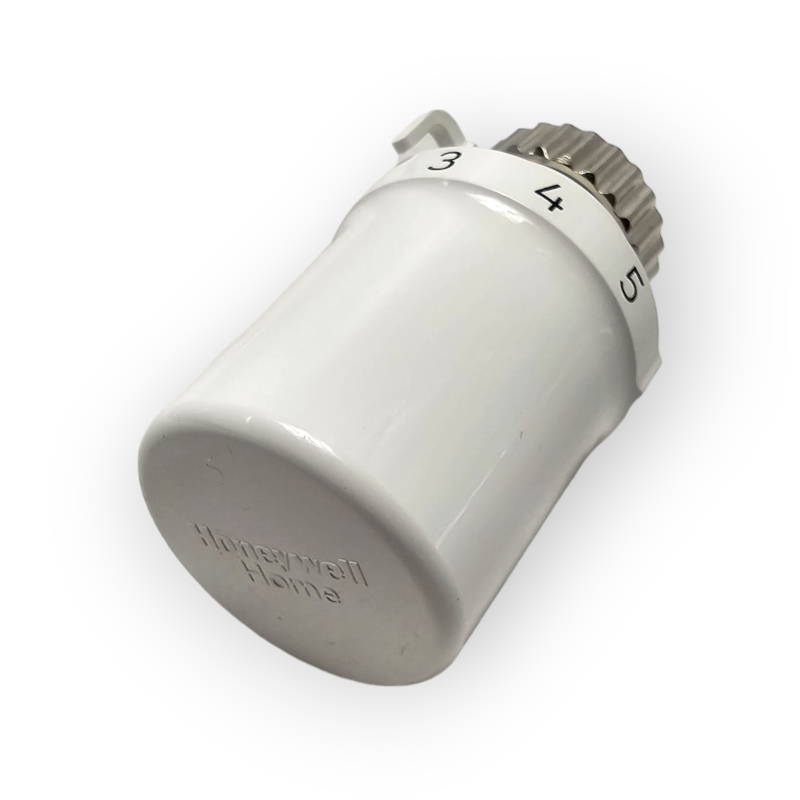

Heizkörperthermostate T3019-Thera-6
Kompakter Thermostatkopf mit geschlossener Bauweise und hoher Energieeffizienz

ANWENDUNG
Thermostatische Heizkörperköpfe sind selbsttätige Regler, die den Warmwasserfluss durch thermostatische Heizkörperventile regeln, um die Raumtemperatur kontinuierlich bis zum am Kopf gewählten Sollwert zu regeln. Thera-6 ist ein Kopf mit kompakten Abmessungen, elegantem Design, Energieeffizienz und Langlebigkeit, was ihn zur idealen Wahl für Heizanwendungen in Wohngebäuden macht.

BESONDERE MERKMALE
• Hochwertiger, flüssigkeitsgefüllter, in Deutschland hergestellter Sensor mit hoher Einstellkraft und minimaler Hysterese
• Geschlossener Griff, der die Ansammlung von Staub verhindert
• Vergilbungsfreier ASA-Kunststoffgriff für dauerhaft gutes Aussehen
• Interner Strukturring aus hochfestem Kunststoff für lange Lebensdauer
• Höchste Regelgenauigkeit gemäß EN215, modifiziert
• TELL-Energieeffizienzklasse „I", zertifiziert nach dem TELL-Kennzeichnungssystem
• Kompakte Größe, passend für die meisten Installationen, selbst bei begrenztem Platzangebot
• Modernes, elegantes und pflegeleichtes Design
• Einfache Bedienung mit ergonomischem Drehmoment zum Drehen des Kopfes in die gewünschte Einstellung
• Begrenzung des Temperaturbereichs durch Zubehör-Bereichssperren
• Frostschutzeinstellung
• Eine Variante mit hohem Hub, die eine Proportionalregelung mit einem p-Band größer als 2K und einem kleinen p-Band ermöglicht
• Standardanschluss M30 x 1,5 zum Ventilgehäuse gemäß EN 215
• Varianten mit Anschluss für Danfoss RA-Ventile
• Varianten mit Anschluss für Herz M28-Ventile
• Varianten mit Fernsensor auf 2m-Kapillare
• Ein Diebstahlschutzring als Zubehör erhältlich
• Kompatibel mit allen MNG-, Braukmann- und Honeywell-Geräten
Honeywell Home-Thermostatventile mit M30x1,5-Anschluss, hergestellt von Resideo und seinen Vorgängern seit 1974

BETRIEBSARTEN
Das Wärmeausdehnungselement reagiert auf die Umgebungstemperatur, indem es sich proportional ausdehnt oder zusammenzieht. Die Bewegung wird auf den Schaft des Thermostatventils übertragen, auf dem der Kopf montiert ist. Der Kopf steuert somit die Wassermenge, die in den Wärmetauscher fließt, bis zu der Durchflussmenge, die zur Aufrechterhaltung der am Thermostat eingestellten Raumtemperatur erforderlich ist. Der Temperatursollwert kann durch Drehen des Griffs gewählt werden, wodurch sich die Position einer Rückschlagsperre für das Wärmeausdehnungselement ändert. Bei hoher Umgebungstemperatur und geschlossener Klappe wird die Ausdehnung des Sensors von der Nachlaufschutzfeder aufgenommen und schützt so Ventil und Sensor vor übermäßiger Krafteinwirkung

INSTALLATIONSRICHTLINIEN
Installationsanforderungen
• Montieren Sie den Thermostat mit einem Drehmoment von ca. 10 Nm am Heizkörperventil
• Für Köpfe mit integriertem Sensor wird die horizontale Ausrichtung empfohlen. Köpfe mit integriertem Sensor sollten nicht durch Vorhänge verdeckt, unter einer Fensterbank oder in einer engen Nische versteckt werden, da sie sonst die Temperatur in dem Raum, den sie steuern sollen, nicht erfassen können
• Thera-6-Köpfe mit Standardanschluss sind mit allen MNG-, Honeywell- und Honeywell Home-Thermostatventilen sowie Braukmann V100-Thermostatventilen mit M30x1,5-Anschluss kompatibel
• Wenn Sie den Kopf vom Typ DA an ein Danfoss RA-Ventil montieren, ziehen Sie die Überwurfmutter zum Kopf, rasten Sie den Kopfsockel in die Ventilnut ein und schrauben Sie die Mutter vorsichtig auf das Muffengewinde. Ziehen Sie dann die Mutter fest
• Köpfe mit Standardanschluss können auf Thermostatventile mit M30x1,5-Gewindeanschluss anderer Hersteller montiert werden, darunter Heimeier, Oventrop oder Rossweiner. Da jedoch das Schließmaß (Höhe des Ventilschafts bei geschlossenem Ventil) von Hersteller zu Hersteller geringfügig variiert, kann die Temperatur, bei der sich der Kopf einstellt, um einige Grad abweichen. Thera-6-Köpfe verfügen über eine Schnittstelle in einer anderen Tiefe für Braukmann V100-Ventile mit ø3-mm-Schaft. Daher sind Ventile anderer Hersteller mit einem Schaftdurchmesser kleiner als ø4 mm nicht für die Verwendung mit dem Thera-6 geeignet, da der Ventilschaft in die zweite Schnittstellentiefe des Kopfes einsinkt.
• Gehen Sie bei der Installation von Köpfen mit Fernsensoren vorsichtig mit der Kapillare um, um eine Beschädigung der Lötverbindungen zu vermeiden und scharfe Biegungen der Kapillare zu vermeiden, die die freie Bewegung der Expansionsflüssigkeit behindern würden.
